　XR250用のGPS(Geko201)の電源をシガーライターソケットから使えるアダプターを自作しました。

　CB1300用はシガーライターから取らない形なので作り直しです。


　ダイソーで４２０円で買ってきた携帯電話用充電カーアダプターです。

　３００円のは無くなっていました。

　中身ほぼ一緒なんだけど。

　この充電器が、、、、

　こうなります。

　携帯充電は5.5Vですからこのままでは使えません。

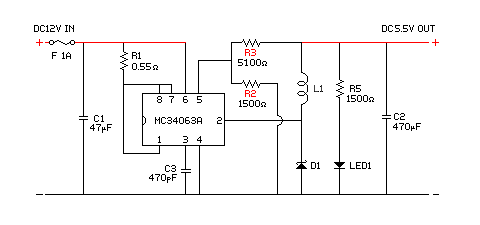

　ダイソー４２０円携帯充電器の基板から起こした配線図です。
　おかしいところが有れば、ご指摘下さい。

　詳しい内容はこちらを参考にして貰うとして、、、、、



　バラします！


　中身の基板は、こんな感じ。

　今回変更する抵抗は、Ｒ３とＲ２です。

　今現在、Ｒ３は5100Ω、Ｒ２は1500Ω

　計算式は、1.25x(1+R3/R2)です。

　計算すると５．5Vですね。



　使われているICはMC34063Aです。(製品紹介)

　周辺の抵抗値をかえることで電圧を可変出来るICです。

　３Ｖにするために、Ｒ３を1100Ω、Ｒ２を750Ωにしました。

　3.08Ｖになります。



　端子の拡大です。

　この端子は、こちらで買えます。

　この自作は、最低レベルですが電気工作の知識が必要です。

　真似される方は、あくまでも自己責任でお願いします。

　本人もあまり分かってません

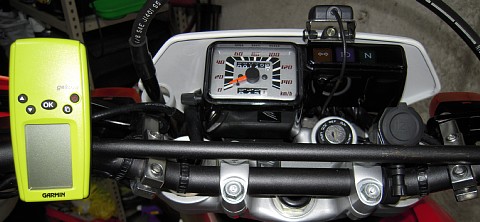

　右のｿｹｯﾄから電源を取ります。


　ソケットひとつしかないからねぇ、電池と交代で使わないと、携帯の充電やデジカメのバッテリーの充電できないなぁ。
