2006年11月11日
メンテナンス【ストーブ編２】
プリムスP-123Sです。
薫製器の中で使ったら、点火装置が溶けてしまいました。
金切り鋏で切り取って置いたのですが、それの修理です。

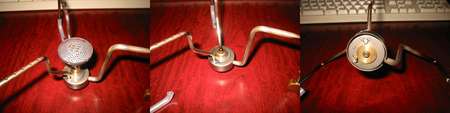

バーナを外します。
裏のネジを外します、＋のNo.1のドライバーを使います。
裏蓋が外れますので、２脚をバラしていきます。

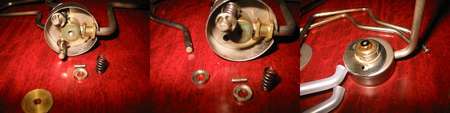

足は、まず抜け止めのピンを抜きます。
ワッシャーを抜きます、方向を覚えておくこと。
スプリングを外し、奥のワッシャーを外します、ワッシャーの向きに注意。
もう一つの脚も同じです。
２脚外したらひっくり返します。

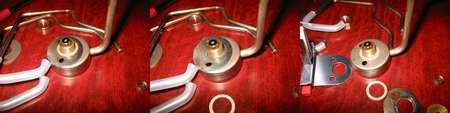

ナットを外します。
ガスケットのような薄いワッシャーを外します。
これで点火装置のプレートを外すことが出来ます。
ナチュラムさんで取り寄せた部品と交換します。
分解と逆の手順で組み付けていきます。
ワッシャーの向きには注意して下さい。

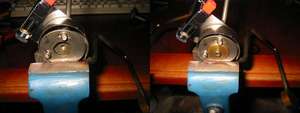

裏蓋の固定は、脚のスプリングがくせ者です、押しておいて固定する為にバイスを使います。軽く夾んでおくと、ネジ止めが楽です。ネジが少しだけねじ込めたら、バイスから外しセンターを合わせてから、締め込みます。
すいません、↓プチッとお願いしますm(_ _)m。
人気ブログランキングへ
Posted by ライダー at 21:59│Comments(2)
│メンテナンス
コメントありがとう
これ以上解り易い解説は無いですね。
構造上、可動の２本の足を外さないといけないわけですね。
使用工具はそれほど多くなさそうですが
バラして見たものの組めなくなる人も居そうな
感じがします。 工程は同じでも、こういう記事を
見てからやるとかなり安心ですね～。
そういえば弟が１０年前位？の同じプリムスのスパイダーストーブを
使っていますが点火装置がガス側に着いていました。
これは便利だな～と思ったのですが絶滅した所を見ると
不具合が多かったかもしれませんね。
構造上、可動の２本の足を外さないといけないわけですね。
使用工具はそれほど多くなさそうですが
バラして見たものの組めなくなる人も居そうな
感じがします。 工程は同じでも、こういう記事を
見てからやるとかなり安心ですね～。
そういえば弟が１０年前位？の同じプリムスのスパイダーストーブを
使っていますが点火装置がガス側に着いていました。
これは便利だな～と思ったのですが絶滅した所を見ると
不具合が多かったかもしれませんね。
Posted by yas1031 at 2006年11月11日 23:35
＞yas1031さん
有り難うございます、うまく伝わるか心配していました。
点火装置が固定用プレートと一体になっていますので、それを通っている脚を外さないと交換が出来ないのです。
カートリッジの手元側に点火装置が付いているのは、私が持っているユニフレームのUS-1000もそうだったのですが、廃盤になりました。今、分離式で手元に点火装置が有る物はＥＰＩのＡＰＳＡ－ＩＩＩと、ZIPPOのＺＩ－９９９ ＷＰＳーＳと、プリムスのグラビティ・マルチリキッドフューエル・ストーブぐらいになりますか。
点火装置を分離すると、ケーブルを這わせないといけません。ケーブルが途中でリークすると危険だという理由かも知れません。
もしくは、ケーブルが断線して不良率が高くなるからかも知れません。
どちらにしても、バーナー直下に付いていると、長時間の大鍋は難しいんじゃないかなぁ。
そのせいかどうか分かりませんが、バーナー直下じゃなく脚の外の方に着いている機種も有りますね。ＥＰＩのＳＰＬＩＴ、SOTOのＳＴ－３００もそうですね。
有り難うございます、うまく伝わるか心配していました。
点火装置が固定用プレートと一体になっていますので、それを通っている脚を外さないと交換が出来ないのです。
カートリッジの手元側に点火装置が付いているのは、私が持っているユニフレームのUS-1000もそうだったのですが、廃盤になりました。今、分離式で手元に点火装置が有る物はＥＰＩのＡＰＳＡ－ＩＩＩと、ZIPPOのＺＩ－９９９ ＷＰＳーＳと、プリムスのグラビティ・マルチリキッドフューエル・ストーブぐらいになりますか。
点火装置を分離すると、ケーブルを這わせないといけません。ケーブルが途中でリークすると危険だという理由かも知れません。
もしくは、ケーブルが断線して不良率が高くなるからかも知れません。
どちらにしても、バーナー直下に付いていると、長時間の大鍋は難しいんじゃないかなぁ。
そのせいかどうか分かりませんが、バーナー直下じゃなく脚の外の方に着いている機種も有りますね。ＥＰＩのＳＰＬＩＴ、SOTOのＳＴ－３００もそうですね。
Posted by ライダー at 2006年11月11日 23:59
